刀闸分断端子MTK系列

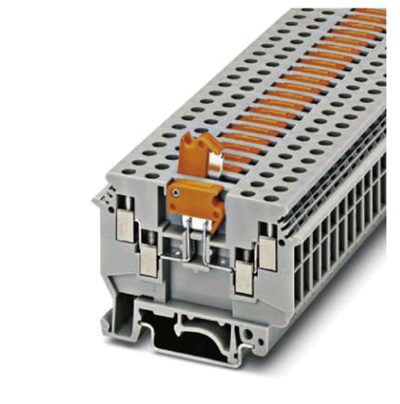

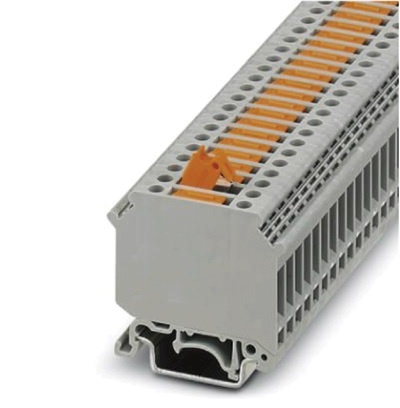

刀闸分断端子JK5-MTK-P-P
JK5-MTK-P-P

基本信息/Basic Information
产品类型
刀闸分断端子MTK系列
产品型号JK5-MTK-P-P
产品厚度

6.2mm

产品宽度51mm
主要技术参数/Main Technical Parameters
端子尺寸
厚度/宽度/端板厚度[mm]6.2/51/57
高度(TS 35:7.5/TS 35:15/TS 32)[mm]58.5/66/63.5
技术数据,符合IEC/DIN VDE标准
最大额定工作电流/额定工作电压[A]/[V]16/600
导线截面积(刚性/柔性)[mm²]0.2-4/0.2-4
使用边插式桥接件时可接导线最大截面积(刚性/柔性)[mm²]4/4
额定脉冲耐受电压/污染等级[kV]/-6/3
过电压等级/绝缘材料组别III/I
连接容纳量
带管状裸端头/管状预绝缘端头的柔性导线[mm²]0.25-4/0.25-2.5
多导线连接(截面积相同的两导线)
刚性导线/柔性导线[mm²]0.2-1.5/0.2-1.5
带管状裸端头的柔性导线[mm²]0.25-1.5
带TWIN管状预绝缘端头的柔性导线[mm²]0.5-2.5
剥线长度[mm]8
塞规(IEC 60 947-1)A4
螺纹M3
扭矩[Nm]0.5-0.6
绝缘材料PA
符合UL94所确定的阻燃等级V0
认证数据(UL和CSA/CUL)
额定工作电压/额定工作电流/导线线号 UL:[V]/[A]/AWG600/15/22-12
                                                  CSA/CUL:[V]/[A]/AWG600/15/18-10
                                                                 [V]/[A]/AWG-/-/-
